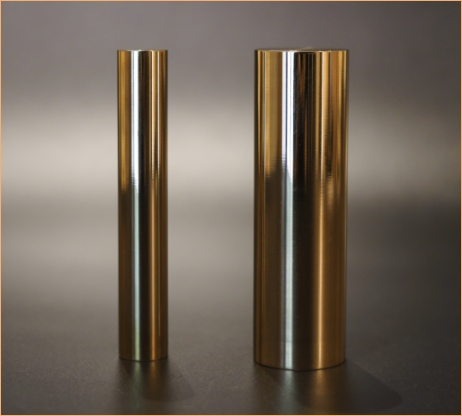

CuSn5 (CW451K)
| 学年 ： | CuSn5 |
| 番号： | CW451K |
| 分類： | 銅合金 |
| 密度 | 8.9g/cm3 |
| 標準： | EN 1652: 1998 銅および銅合金。 プレート、シート、ストリップ、サークルなどの汎用品 EN 12163: 1998 銅および銅合金。 汎用ロッド EN 12166: 1998 銅および銅合金。 一般用電線 EN 1654: 1998 銅および銅合金。 スプリングとコネクタ用のストリップ EN 13148: 2001 銅および銅合金。 溶融錫メッキ条 |
| 同等グレード: | 情報なし |
グレード CuSn5 (CW451K) の化学組成 %
| 鉄 | ニ | P | 鉛 | 亜鉛 | SN | その他 | - |
| 最大 0.1 | 最大 0.2 | 0.01 - 0.4 | 最大 0.02 | 最大 0.2 | 4.5 - 5.5 | 合計 0.2 | Cu - 残り |
CuSn5 グレード (CW451K) の機械的性質
| RM・引張強さ(MPa)(R310) | 310-390 |
| RM・引張強さ(MPa)(R400) | 400-500 |
| Rp0.20.2%耐力 (MPa) (R310) | 250 |
| Rp0.20.2%耐力(MPa)(R400) | 240 |
| A- 分。 破断点伸び (%) (R310) | 55 |
| A- 分。 破断点伸び (%) (R400) | 17 |
| A- 分。 伸び Lo=50mm (%) (R310) | 45 |
| A- 分。 伸び Lo=50mm (%) (R400) | 14 |
| ビッカース硬度 (HV): (H075) | 75 - 105 |
| ビッカース硬さ（HV）：（H120） | 120 - 160 |
特性 CuSn5
| 弾性率=120 kN/mm ² 電気伝導率=10 MS/m; |
鋳造工程
| GS | 砂型鋳造 |
| GM | 永久鋳型鋳造 |
| GZ | 遠心鋳造 |
| GC | 連続鋳造 |
| GP | 圧力ダイカスト |
材料条件
| R | 引張強さおよび伸びが必須の製品の引張強さ要件の最小値によって指定される材料条件 |
| H | 硬度要件が必須の製品の硬度要件の最小値によって指定される材料条件 |
機械的性質
| Rえっ | 最小降伏強さ / Mindestwert der oberen Streckgrenze / 最小弾性限界 |
| Rm | 引張強度 / 強度 / トラクション時の抵抗 |
| A | 最小伸び / Mindestwert der Bruchdehnung / 最小伸長 |
| J | ノッチ衝撃試験 / Kerbschlagbiegeversuch / Essai de flexion par Choc |
|
CuSn5 (CW451K) 銅合金 |
